YSTEME BACK: COMPATIBLE AVEC LE SYSTÈME DE CHARGEMENT ARRIERE

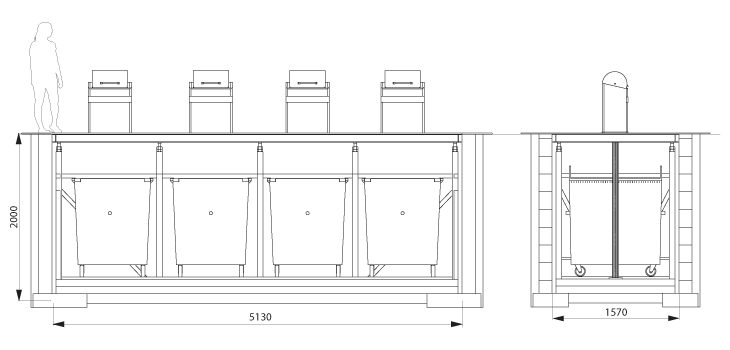

Pour enterrer de 2 à 4 conteneurs à Chargement Arrière.

Pour faire remonter les conteneurs à la surface il faut élever la plateforme. Lorsqu'ils sont placés au même niveau que le trottoir, il faut les faire rouler tout comme pour la collecte en surface.

Chaque système Back est placé dans une cuve en béton indépendante. Chaque système est composé d'une plateforme d'élévation avec une trappe où sont logés les conteneurs, une borne d'introduction pour chaque conteneur et un système d'élévation (centrale hydraulique ou adaptation sur camion).

 Voir vidéo de présentation

SYSTEME D'ELEVATION BACK.

• ADAPTATION SUR CAMION

  L'adaptation sur camion de collecte est possible. L'équipement est ainsi relevé au moyen de son circuit hydraulique, en branchant la fiche incorporée à l'équipement enterré à la prise femelle du camion.

  Les éléments du système sont:

  • - Prise femelle (sur le camion).
  • - Fiche mâle (de l'équipement).
  • - Enrouleur du câble
  • - Câble
  • - Installation hydraulique à régulateur unidirectionnel

  Cette adaptation sur le circuit du camion peut être remplacée par une centrale hydraulique portative de 24 V installée sur le camion de collecte.

• CENTRALE HYDRAULIQUE

  L'équipement est relevé de façon autonome au moyen d'une centrale hydraulique branchée au réseau électrique et logée dans un coffret annexe à la cuve en béton, sous une trappe métallique à revêtir de pavés, rabattable à 90º, à ouverture assistée par un vérin à gaz.

  L’enclenchement de la centrale est réalisé par un poste de commande en tourelle situé en surface.

  Dès que la tourelle est à l'arrêt, la manœuvre est interrompue.
